「科普」门禁主机接线端子介绍

发表时间:2020-05-04 06:43

当拿到门禁主机的那一刻,面板上一个个接口,无从下手,这时该怎么办?


下面,苏州英特智能以最常见的四门控制主机K2604为例子,为大家简单介绍一下门禁主机端子。

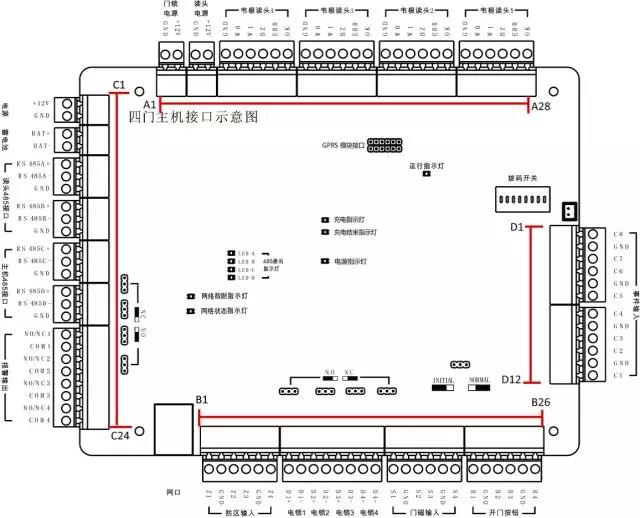

  四门禁控制主机电气组外部接线端子定义


一般门禁主机都将设备接在电气组外部接线段子上。

• 电气组外部接线段子的锁+锁-带12V电,主机主板段子D+D-不带电,只提供开关量,注意区分。

• 电气组外部接线段子具体接线在下面几篇推送中有具体说明哦~

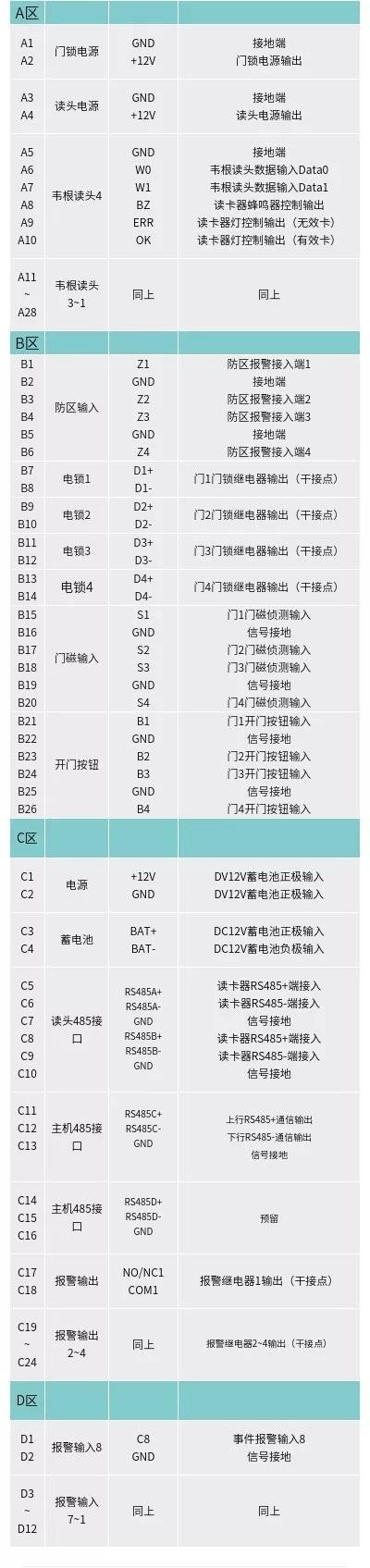

四门禁控制主机连接端子及端子说明




事件报警输入硬件接口为常开型,正常情况处于断开状态,故只支持接入常开信号。

• RS485 读卡器 ID请设定成1到8,门一ID为 1(进)、2(出),门二ID为3(进)、4(出),门三ID 为5(进)、6(出),门四为ID为7(进)、8(出)。
